Co je to malé vstřikování?

Malé vstřikování, známé také jako mikroformování, je specializovaný proces pro vytváření velmi malých, složitých plastových dílů s vysokou přesností. Je to užitečné zejména pro průmyslová odvětví, jako je lékařství, elektronika a optika, kde jsou potřeba drobné součástky se složitou geometrií. Tento proces umožňuje použití menších, přesnějších forem, což vede k kvalitnějším dílům s jemnými detaily.

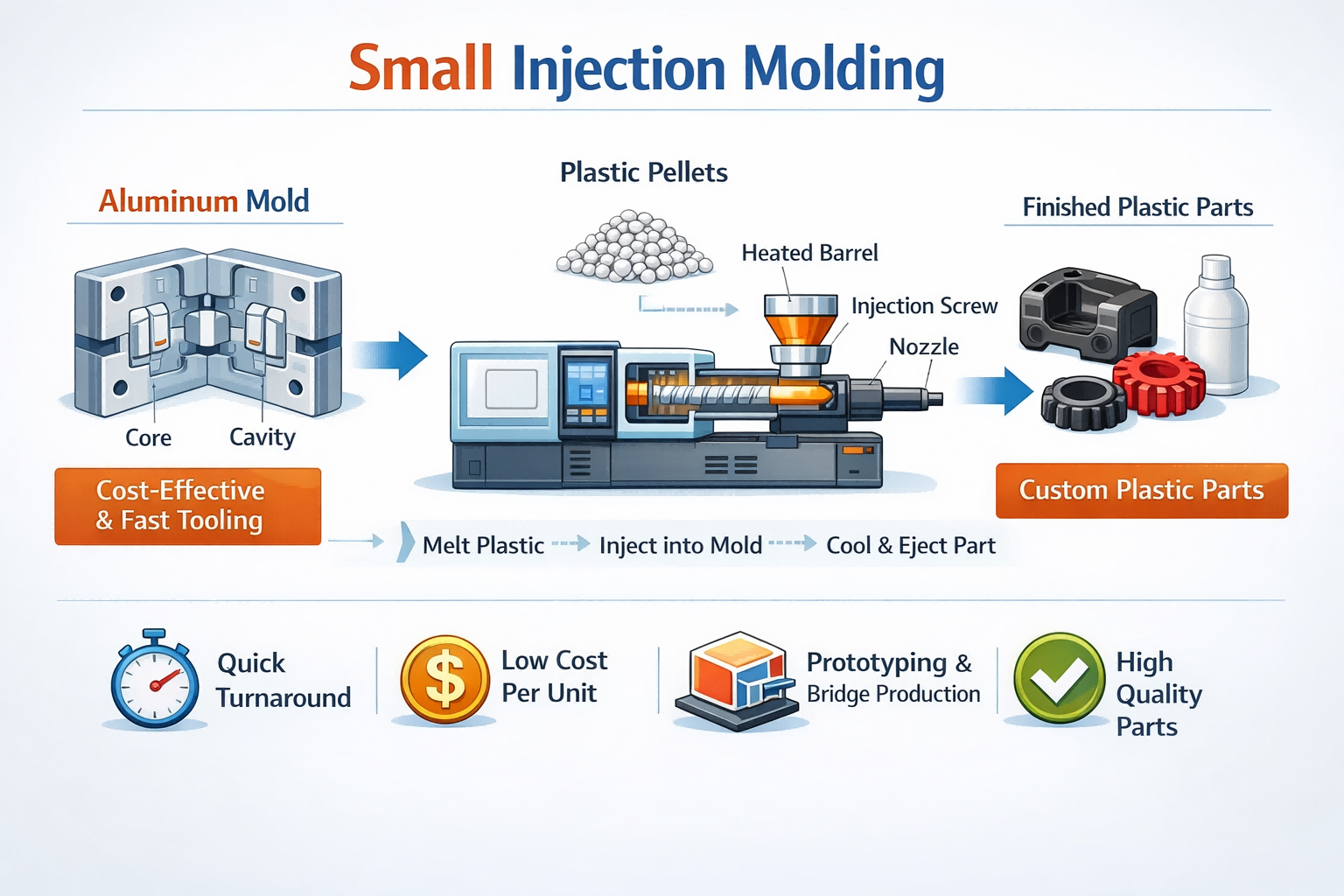

Proces malého vstřikování

Proces vstřikování malých rozměrů je podobný standardnímu vstřikování, ale je přizpůsoben pro menší díly, užší tolerance a nízké -až{1}}střední objemy výroby. Zde je jasný přehled-za{4}}krokem:

1. Návrh a výroba forem
Ocelová nebo hliníková forma se vyrábí na zakázku-na základě návrhu součásti.
U malých dílů má forma přesnost na úrovni mikronů{0}}.
Forma se skládá z:
Dutina (tvar dílu)
Jádro
Vtok, kanál, brána (kanály pro proudění plastu)
Chladící kanály

2. Příprava materiálu
Vybírají se termoplastické pelety (např. PC, POM, PA, ABS, TPU).

Pelety se suší, aby se odstranila vlhkost (důležité pro kvalitu dílu).

3. Tavení (plastifikace)
Pelety jsou přiváděny do vyhřívaného válce malého vstřikovacího stroje.
Rotující šnek taví a mísí plast třením a teplem.
Roztavený plast se shromažďuje v přední části válce a je připraven k vstřikování.

4. Injekce
Šroub se pohybuje dopředu jako píst a vstřikuje roztavený plast do dutiny formy pod vysokým tlakem.
Přesnost je klíčem-Malé části potřebují přesné ovládání hlasitosti, aby se zabránilo blesku nebo krátkým záběrům.

5. Chlazení
Forma zůstává uzavřená, když plast chladne a tuhne.
Chladicí kanály pomáhají regulovat teplotu a zkracovat dobu cyklu.
Doba chlazení je krátká kvůli malé velikosti dílu.

6. Otevírání a vyhazování formy
Forma se otevře a vyhazovací kolíky nebo systémy vytlačí hotový díl.
U mikrodílů lze použít ruční nebo vakuové -vysunutí, aby se zabránilo poškození.

7. Ořezávání a kontrola kvality
Přebytečný materiál (záblesk nebo vtokový kanál) je odstraněn.
Díly jsou kontrolovány na:
Rozměrová přesnost
Povrchová úprava
Deformace, stopy po propadnutí, dutiny

Výhody malého vstřikování

Malé vstřikování nabízí několik jedinečných výhod, zejména pro výrobu kompaktních nebo přesných plastových dílů. Zde je jasný přehled hlavních výhod:

1. Vysoká přesnost a detaily
Ideální pro výrobu mikro nebo složitých dílů s úzkými tolerancemi.
Zajišťuje konzistentní kvalitu dílů pro elektronické, lékařské a automobilové aplikace.

2. Nižší spotřeba materiálu
Používá menší velikosti broků, což snižuje náklady na suroviny.
Méně odpadu díky menším vodicím lištám a optimalizovanému vstřikování.

3. Rychlejší časy cyklů
Malé díly se rychleji chladí a vysouvají, což vede ke kratším výrobním cyklům.
Zvyšuje celkovou efektivitu pro nízké-až{1}}střední objemy výroby.

4. Nákladově-efektivní nástroje
Menší formy stojí méně na konstrukci, obrábění a údržbu.
Ideální pro prototypování, malosériovou výrobu a startupy.

5. Prostor-úspora strojů
Malé nebo stolní vstřikovací stroje zabírají méně podlahové plochy.
Vhodné pro laboratorní prostředí, oddělení výzkumu a vývoje nebo omezené prostory továrny.

6. Nízká spotřeba energie
Menší stroje vyžadují méně energie než -formovací zařízení plné velikosti.
Snižuje provozní náklady a dopad na životní prostředí.

7. Flexibilní výroba
Rychlé výměny forem a malé velikosti dílů umožňují rychlé přepínání mezi typy produktů.
Vynikající pro zakázkové díly nebo krátkodobou-výrobu.

8. Snadnější údržba
Menší formy a stroje se obecně snadněji a levněji čistí, kontrolují a udržují.

9. Rychlé prototypování
Skvělé pro testování nových návrhů před rozšířením na plnou produkci.
Zkracuje vývojové cykly produktu.

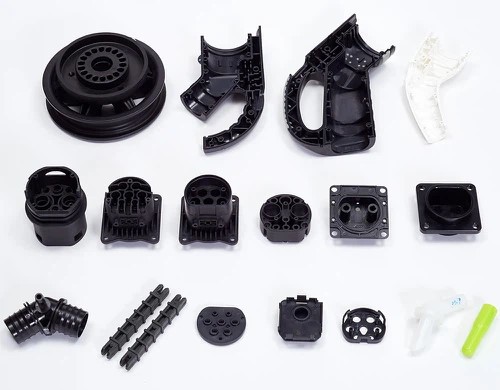

product-500-390
