Lisování dvěma výstřely

Dvou{0}}vstřikování-také známé jako více-nebo dvojité{3}}vstřikování- je specializovaný proces formování, při kterém se dva různé materiály lisují dohromady v jednom cyklu. Tato technika typicky zahrnuje lepení sekundárního materiálu, jako je termoplastický elastomer (TPE), na tuhý plastový substrát, aby se zlepšil vzhled, přilnavost, ergonomie, odolnost vůči vlivům prostředí nebo rázová houževnatost.

Dvou{0}}vstřikovací lití-také známé jako 2-vstřikování, 2K vstřikování, více{5}}vstřikování nebo vícevrstvé vstřikování- je pokročilý proces vstřikování používaný k výrobě vícevrstvých, vícebarevných nebo více{8}}materiálových dílů v jediném výrobním cyklu. Tato metoda zefektivňuje výrobu tím, že eliminuje sekundární montáž nebo přelisování, což vede k nákladově-efektivnímu, efektivnímu a vysoce kvalitnímu hotovému produktu.

Aby byla zajištěna pevná vazba mezi materiály, musí být obě použité pryskyřice chemicky kompatibilní. Správné párování materiálů umožňuje vynikající přilnavost mezi vrstvami během lisování, bez potřeby dalších lepidel nebo spojovacích prvků.

Proces dvou{0}}tvarování vylepšuje finální produkty z hlediska estetiky (barvy a povrchové úpravy), hmatového dojmu a funkčního výkonu. Nabízí také širokou flexibilitu designu, umožňující přizpůsobená řešení šitá na míru specifickým preferencím uživatelů a požadavkům aplikací.

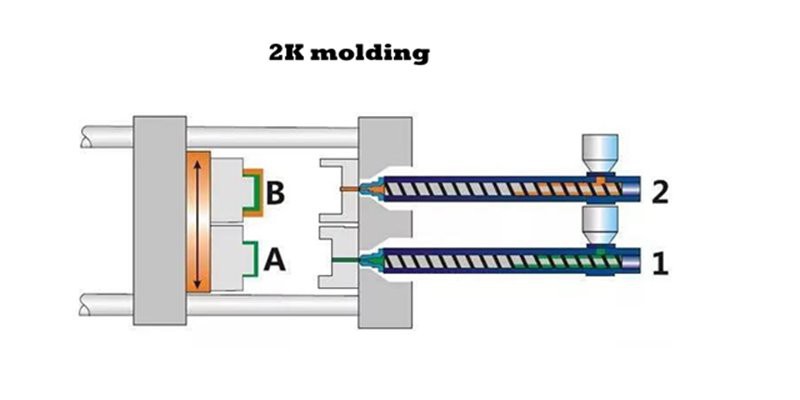

Lisování na dvě{0}}výstřely vyžaduje použití specializovaného-vstřikovacího stroje na dvě{1}}výstřely a přesně zkonstruované formy. Konstrukce formy musí vzít v úvahu tokové chování, chladicí charakteristiky a vlastnosti tuhnutí obou materiálů, aby bylo zajištěno správné spojení a strukturální integrita.

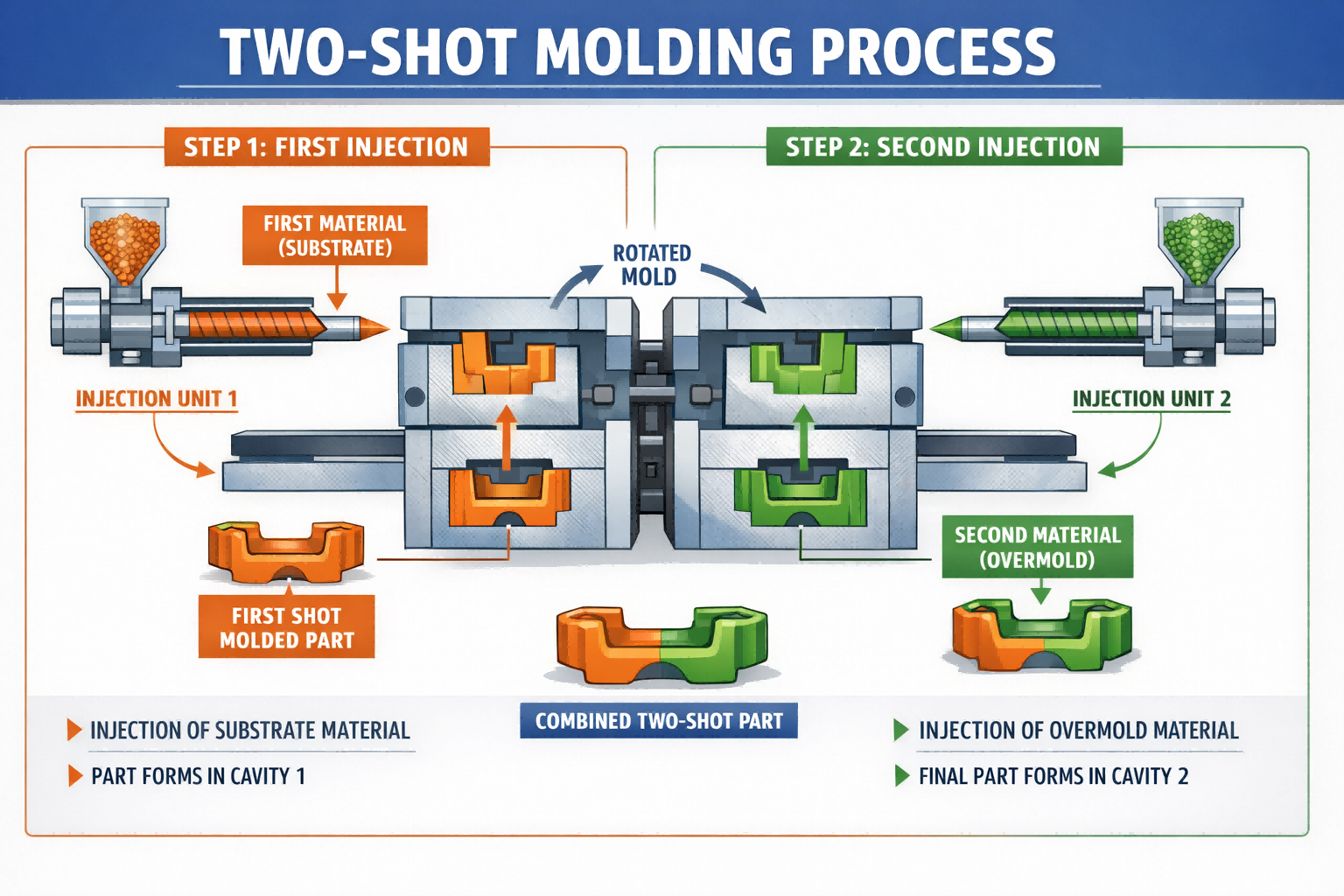

1. První injekce

Proces začíná vstřikováním prvního materiálu do formy prostřednictvím jedné ze vstřikovacích jednotek. To tvoří základní vrstvu nebo jádro produktu. Po tomto kroku částečně vylisovaná součást zůstává ve formě nebo je přemístěna pro další fázi.

2. Rotace formy nebo posouvání

V závislosti na konstrukci stroje se forma nebo součást buď otáčí nebo posouvá do strany, aby se vyrovnala s druhou vstřikovací stanicí. Tento krok je u většiny dvou{1}}formovacích systémů automatizovaný a je rozhodující pro bezproblémové zarovnání.

3. Druhá injekce

Jakmile první materiál dostatečně ztuhne a umístí se, je druhý materiál vstřikován samostatnou vstřikovací jednotkou. Tato vrstva se spojí s prvním materiálem, který dokončí součást. Proces lepení vyžaduje přesné řízení teploty, tlaku a časování, aby byla zajištěna chemická a mechanická adheze.

4. Chlazení a tuhnutí

Oba materiály musí ve formě vychladnout a ztuhnout. Tato fáze je zásadní pro dosažení rozměrové přesnosti a silné mezi-materiálové vazby. Správná konstrukce chladicího systému zajišťuje rovnoměrné rozložení teploty a řízené smršťování.

5. Otevírání a vyhazování formy

Po úplném ztuhnutí se forma otevře a hotová dvou{0}}materiálová komponenta se vysune. Výsledkem je vysoce-kvalitní multifunkční díl s integrovanými funkcemi, barvami nebo materiály.

1. Efektivita-nákladů

Dvou{0}}vstřikování snižuje celkové výrobní náklady tím, že eliminuje sekundární procesy, jako je montáž, svařování nebo lepení.

Není potřeba složité montážní nářadí

Méně výrobních kroků=snížilo náklady na pracovní sílu a dobu cyklu

Nižší odpad materiálu a méně čísel dílů

2. Zvýšená kvalita produktu

Lisování dvěma-výstřely výrazně zlepšuje vzhled, výkon a odolnost termoplastických výrobků:

Vylepšená estetika: Více barev nebo textur vytváří vizuálně přitažlivé, vysoce{0}}vypadající produkty.

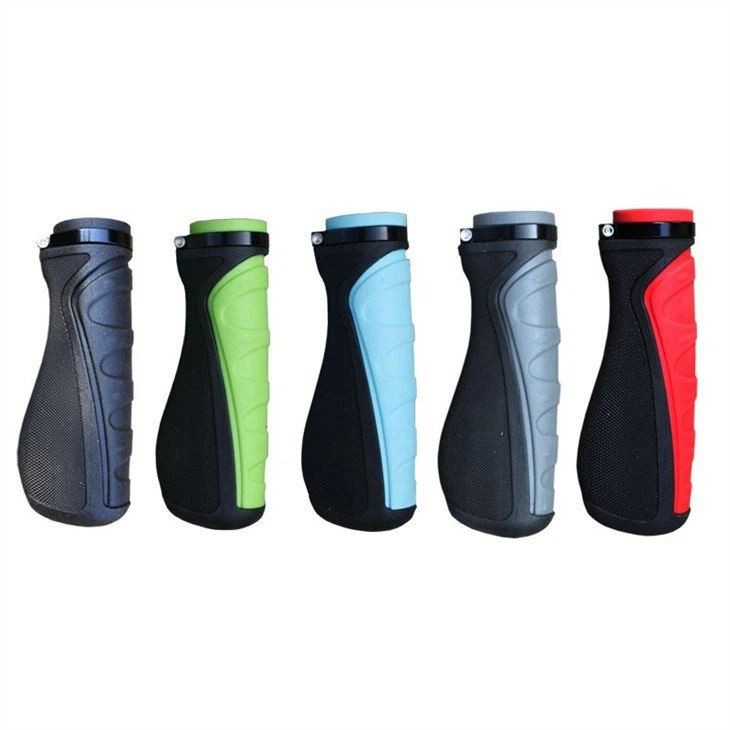

Vylepšená ergonomie: Měkké-dotykové povrchy zlepšují úchop a uživatelský komfort-ideální pro nástroje, lékařské přístroje a ruční elektroniku.

Špičkové těsnění: Pryžové-materiály, jako je TPE nebo silikon, vytvářejí těsnější těsnění, což je užitečné ve vodotěsných a prachotěsných aplikacích.

Kombinace tvrdých-měkkých materiálů: Umožňuje tuhé konstrukce s měkkými překryvy pro pevnost konstrukce a uživatelský komfort.

Snížená nesouosost: Protože jsou oba materiály lisovány ve stejném nástroji, je vyrovnání součástí přesnější než při tradičním zalití.

Složitější vzory: Umožňuje integraci složitých geometrií a funkčních součástí, která není možná u lití z jednoho-materiálu.

Pevnější materiálová vazba: Vytváří chemickou a mechanickou vazbu mezi materiály, čímž zvyšuje odolnost produktu a životní cyklus.

3. Všestrannost designu

Dvou{0}}vstřikovací lití je vysoce univerzální a podporuje širokou škálu materiálů a aplikací:

Kompatibilní kombinace materiálů: TPE s PP, Nylon s TPE, tvrdý/měkký nylon, silikon s termoplasty atd.

Možnosti více-barevných a více{1}}textur: Umožňuje návrhářům svobodně inovovat při zachování požadavků na výkon.

Použitelná odvětví: Automobilový průmysl, zdravotnictví, spotřební elektronika, nářadí, hračky a domácí spotřebiče.

4. Efektivní více-komponentní sestava

Ve srovnání s tradičním lisováním a montáží zjednodušuje dvou{0}}lisování výrobu a zvyšuje efektivitu:

Konsolidace části: Kombinuje více součástí do jednoho lisovaného dílu, eliminuje montážní kroky a snižuje počet dílů.

Zlepšená efektivita výroby: Dva materiály lisované pomocí jednoho stroje a nástroje=rychlejší cykly, méně práce.

Vysoká přesnost a opakovatelnost: Lisováno v jednom cyklu v rámci jediného nástroje, což zajišťuje konzistentní kvalitu, užší tolerance a nižší míru zmetkovitosti.

Umožňuje funkční integraci: Do jednoho dílu lze integrovat více funkcí (např. uchopení, těsnění, struktura).

1. Materiálová kompatibilita

Výzva: Oba použité materiály musí být chemicky a tepelně kompatibilní, aby byla zajištěna správná přilnavost.

Dopad: Nekompatibilní materiály mohou mít za následek slabé spojení, delaminaci nebo oddělení během používání.

Úvaha: Párování materiálů musí být ověřeno testováním a dodavatelé by měli poskytnout údaje o kompatibilitě (např. TPE s PC nebo ABS).

2. Složitost návrhu

Výzva: Formy na dva-výstřiky jsou podstatně složitější než formy na jeden-výstřel.

Dopad: Forma musí umožňovat přesné vyrovnání, rotační nebo posuvné mechanismy a samostatné vstřikování pro každý materiál.

Úvaha: Konstruktéři musí vzít v úvahu různé rychlosti smršťování, chování toku a požadavky na chlazení obou materiálů.

3. Kontrola kvality dílů

Problém: Změny v procesu (např. teplota, rychlost vstřikování, zarovnání formy) mohou ovlivnit kvalitu.

Dopad: Mezi možné vady patří krátké záběry, záblesk, špatná vazba, deformace a nesouosost barev.

Úvaha: Vyžaduje přísnou kontrolu procesu, pokročilé monitorovací systémy (např. tlakové senzory) a časté kontroly kvality.

4. Vysoké náklady na nástroje

Výzva: Počáteční náklady na návrh a výrobu dvou{0}}výstřikových forem jsou výrazně vyšší než u jedno{1}}výstřikových forem.

Dopad: Zvyšuje kapitálové investice, zejména u-malých objemů výroby.

Zvážení: Návratnost investice je často odůvodněna dlouhodobými-úsporami díky konsolidaci dílů a snížené montážní práci.

5. Delší doba výroby

Výzva: Dvojitá{0}}lisování často zahrnuje další procesní kroky, jako je rotace formy nebo přenos mezi dutinami.

Dopad: Mírně delší doby cyklu ve srovnání se standardním vstřikováním mohou snížit průchodnost.

Úvaha: Optimalizace konstrukce formy (např. pomocí rotační desky nebo metody přenosu) a výběr účinných strojů může minimalizovat zpoždění.
